【教程】用WOG编辑器制作H3创意地图

songfx

为了研究WOG地图编辑器3.1的功能，我特意翻出压箱底的老英三死亡阴影的安装盘。现在电脑里安装了三个版本的英雄无敌，纯SOD版，WOG三合一汉化版（用于试用各种脚本），纯WOG汉化版（官方脚本）。

大家都知道，WOG地图编辑器可以兼容SOD、AB、ROE地图，还可以将地图保存为AB或者ROE地图，甚至可以再用SOD地图编辑器将这些地图转换成纯正的SOD地图。那么利用WOG地图编辑器的强大功能做出来的AB、ROE到底有什么不一样呢？

有不少玩家已经试过了，也发现了很多Bug。在此，我就向大家详细说明怎样利用WOG地图编辑器制作没有Bug的H3地图（SOD、AB及ROE）。

请大家先下载本人正式制作的第二张地图，也是第一张纯H3地图，《奇异之旅V1.1》，请在死亡阴影或者末日之刃的版本进行游戏。玩过之后再来评论。

奇异之旅V1.1.rar (21.33 KB, 下载次数: 114)

2008-11-23 11:15 上传

点击文件名下载附件

也可到我的网盘下载　http://songfx.ys168.com/

附一张缩略图


我将在下面的几个楼层详细介绍此类地图的制作方法。

沙发：背景地形篇
板凳：功能修改篇
地板：修改原则篇


请大家不要发无意义或者纯支持的回复，没有玩过上面的地图，请先不要回复。本人只欢迎交流、讨论和意见。如有灌水的回复，立删！谢谢配合！

[ 本帖最后由 songfx 于 2008-12-15 22:36 编辑 ]

songfx

关于怎样制作漂亮的背景，清雨悠扬已经发了一个详细的帖子，请点此链接【图文教程】大家一起来作美图http://bbs.h3wog.com/thread-16404-1-1.html

我在这里简单地介绍一下，主要还是讲述几个注意事项和Bug处理方法。引用了坛友快乐Boy的一些原话。

1.工具。WOG地图[wiki]编辑器[/wiki]3.1版，需要有WOG[wiki]游戏[/wiki]目录下的部分文件支持，建议下载最新的WOG汉化版或者三合一版本。图像编辑软件。

2.准备。用图像编辑软件制作一张图片，可用的格式有bmp,ico,emf,wmf。建议用常规的bmp格式。以下大小比较合适（单位为像素）36×36，72×72,108×108,144×144，如果在大地图中导入小图片，背景只会显示在左上角。其余的地方将变成黑洞。如果小地图中导入大图片，那么，超出地图范围的部分将看不到。
本例使用图片如下（颜色很丰富）

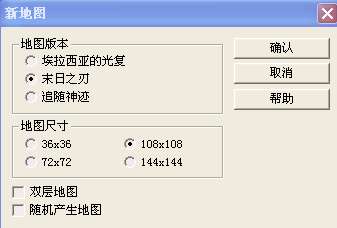

3.新建地图。版本：未日之刃或埃拉西亚的光复，建议用末日之刃，功能多一点。注意默认的格式是WOG格式，如果使用了默认格式将无法再改成其它格式，而用其它格式却可以改为WOG格式。


4.导入图片。地图编辑器右上角缩略图旁边有一排按钮，如果没看到，要点一下工具栏的第一个按钮（地形工具）才会出现。点打开按钮，会弹出一个选择图片的对话框。如果是双层地图，则分别在上层和下层导入图片。


5.自动生成地形，如图：


图片颜色失真很多，但整体看起来还是相当不错的。类绿色的图都被画成沼泽，类黄色的画色沙地，类红色的被画成岩地，白的为雪地，黑的是地下空洞，蓝色的为海洋。建议尽量少用或不用黑色和蓝色。

6.修复。虽然现在的地形缩略图很漂亮，但你细看大图就会发现很多瑕疵，有些黑色的地方居然是一个个小黑格。请注意，这些务必要修复掉，否则在SOD地图编辑器中无法使用地形工具。经过本人的严格测试，只要将地图上三种地形的边界正常化就可以避免Bug，即陆地，海洋和空洞。它们三者之间不能出现单像素的形状。

7.检验地形。先保存此地图文件，然后用SOD地图编辑器打开，试一下地形工具，如果跳出，说明还有未修复的地方。如果不跳出，恭喜你，此图在SOD地图编辑器中不会出错了。

8.小技巧。如果直接用缩略图旁边的保存按钮，可以将地图现在的地形保存为小图片，若新建地图并导入此图片，出来的地形与刚才的完全一样。如果抓图工具把缩略图截取下来，然后再导入，基本与原地图地形一样，障碍造成的颜色加深在这里基本没有起什么作用。但玩家势力的颜色比如城镇的颜色，会成为地图上类似城镇颜色的一小块地形，从缩略图上看，就像一个城镇，这样在RPG地图中用来迷惑玩家不错。

※※※※※※※※※※※※※※※※※　分　割　线　※※※※※※※※※※※※※※※※※※

9.编辑。现在可以用比末日之刃更强大的死亡阴影地图编辑器来进行编辑了，注意，在地图未做完之前，不要把地图版本换成死亡阴影的，否则再用WOG地图编辑器进行更改后就变成WOG版本的地图啦。请不要在WOG地图编辑器中使用障碍工具，因为它会自动添加许多WOG元素到地图中，以至于无法在普通SOD版本使用。

10.修改。作品并不是总能一次完美，需要不断地修改。如果你已经将地图保存为了SOD版本，后来又想用WOG的功能，还能补救吗？能，除了无法导入背景，其余功能都可以添加到SOD地图中。但必须同时打开两种地图编辑器，将WOG地图编辑器里修改好属性的物品复制到SOD地图中就好了。

※※※※※※※※※※※※※※※※※　分　割　线　※※※※※※※※※※※※※※※※※※

11.附上几位作图高手的评论：
追求缩略图好看而忽视大图的布景完全是舍本逐末。
这个编辑器最可取的地方是提供了准确的定位功能，可以准确标定出图画的轮廓，坐标，比例，再在这个基础上作图，可以省不少力。直接拿来用是不可取的，效果甚差。
最主要的问题还是地形过渡太生硬，不自然。]

[ 本帖最后由 songfx 于 2009-3-14 10:52 编辑 ]

songfx

好了。现在开始正式做图了。还是在WOG编辑器中，它太强大了。

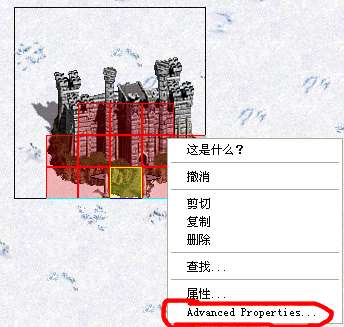

1.　查看“高级属性”。选中一个建筑，按右键可以看到"Advanced Properties"高级属性。如果没看到，可以先选中建筑，再按快捷键空格键，或者在菜单栏“WOG Tools”里选择"Advanced Properties"。也可以先关闭地图编辑器重新打开来实现。

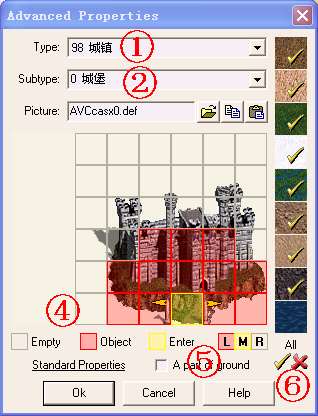

2.　设置高级属性。打开“高级属性”的窗口，如下，如果发现高级属性的窗口里①处全是英文，可能需要到此链接下载汉化补丁http://bbs.h3wog.com/viewth ... muid=1716#pid122791
有朋友说下载不了，我就在这里加一个附件吧，应该都知道怎么用吧，呵呵。 data.rar (164.78 KB, 下载次数: 332)

2009-1-8 16:13 上传

点击文件名下载附件

①为物体类别，比如城镇可以有两种类别，一是固定城镇，另一种是随机城镇。通常0号为无说明的物品，在缩略图上不显示任何颜色，比较实用。其次是40号的装饰物，也很好用，如果只是为了美观，用这两种类别比较方便。在此栏直接输入数字可以快速设定类别。
②为物体子类别，比如城镇的子类别有九种：城堡、壁垒……
③忘了标记了，本来是想说那个打开复制粘贴的那一栏，那一栏是物体动画，其实这个功能相当强大，可以将地图中的物体替换成任何形象，比如将怪物换成英雄的样子，将守卫改成怪物的形象。不过城镇和英雄的形象若改成别的形象，不会有明显的效果。
④物体占位，红色表示无法通过，黄色表示可以访问，空白表示可以通过。巧妙地更改红黄格可以在缩略图上显示出特别的形状，比如将城镇变成花朵的轮廓。
⑤

存在状态。此功能在WOG地图中很有用，但在H3地图中只能舍弃了，会出错跳出。WOG地图作者们可以研究一下，很有意思。我在作品《水世界》里就用了一些。

这个功能也是相当强大的，勾选了这个的话，就可以将许多建筑叠起来。有些物体叠起来后非常壮观。但是勾选此项之前，最好将类别设为0（未定义物品）或者40（装饰物）。为什么呢？自己试试看就知道。
⑥放置场合。也很实用的功能。很多物品默认只能话在陆地。如果把那一列的场景都勾上，就可以任意放置了。比如把城堡放进水里。

3.　更改高级属性实例。城镇的高级属性比较简单。请看实例：

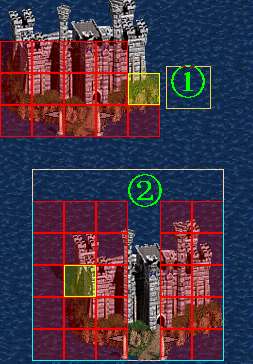

①水上城堡和空城计，上面的城堡在大门在右侧，下面的城堡中空，大门在城里，这里的英雄出不来了，呵呵。实际测试发现，下图中虽然大门被堵死，但实际上驻守的随机英雄仍可能出现在城门口，可以到处活动，但进不了城。

②其它物品的高级属性可就复杂得多。

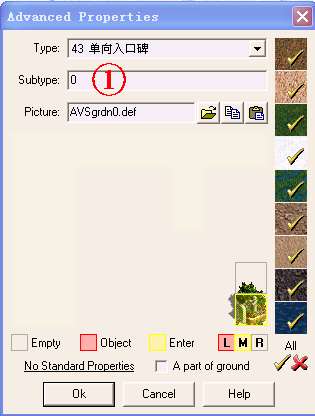

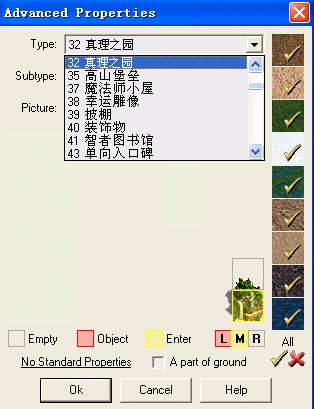

③这里我把真理之园变成单向碑入口，这是WOG里才有的功能啊。注意我标记的地方，这里写序号，表示第几组单向碑，目的是和单向碑出口对应起来。PS：在普通的SOD地图里，传送门只能同色对应，而在WOG地图编辑器里，对应关系由序号决定，并且，最多可以添加11组单向碑。这在一些BT地图中非常实用。

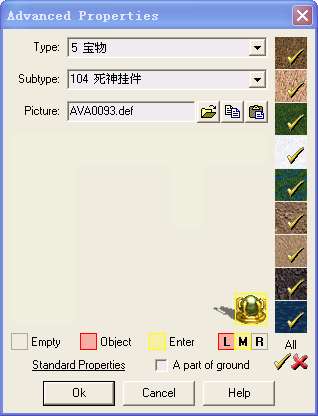

④宝物也可改变属性。比如我把毁灭之球换成了死[wiki]神[/wiki]挂件，当玩家捡到这样的宝物一定很失望吧。

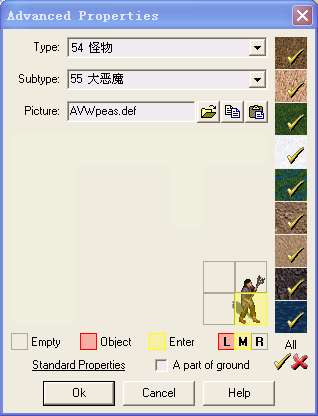

⑤怪物也可以改变属性。现在这个农民其实就是大恶魔的外衣了。可别贸然攻击他啊。

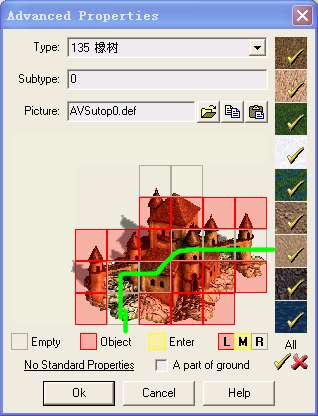

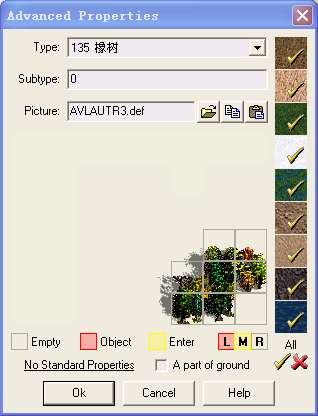

⑥迷惑性道路。下面这丛橡树，我把它设置成了全通，也就是说，你看见前面有一片茂密的树林，其实，你可以直接通过。同理还有崇山峻岭也能视如无物。

⑦更狠的是，我居然可以把龙之国设置成橡树，并且设置成迷宫，哈哈，玩家要晕了吧？

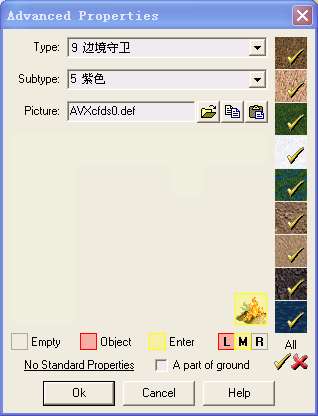

⑧还有这堆营火，居然是紫色的边境守卫，简直让人晕死。

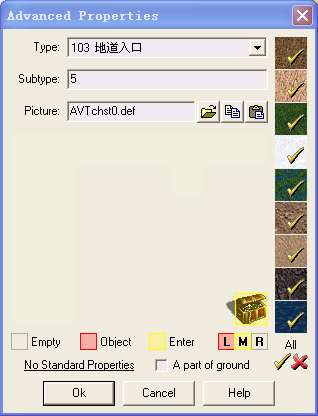

⑨这里有个宝箱，当你扑过去的时候，发现自己被传送到了地下，原来它就是地道入口啊。


[ 本帖最后由 songfx 于 2009-3-14 10:19 编辑 ]

songfx

既然这么强大，那么就改吧，什么东西新奇就改什么，我把八级生物也放上去，吓唬一下SOD的玩家。对不起，SOD游戏会说，我不认识他，然后直接跳出。

所以修改的原则是
第一，SOD中没有的东西不能出现在地图中，无论是实物，还是修改后的类别。
第二，如果类别改成SOD有的东西，那么此类别的性质不能发生变化。主要有这几类：城镇、英雄、生物、可占领建筑、可拜访建筑（包含障碍物）。其中，可拜访类的建筑最多，这些不同的建筑可以互换功能。
比如你在地图上放了一个城堡，你不能把它变成障碍物，你得给它留个门，哪怕像我那样把它的大门设在城里面也行。即使你把它变成透明物体，也要给它留一个大门。你也不能把怪物变成障碍物或者透明物体。

先说这些，以后想到再补充。



××××××××××××××××××××××××××××××××××××××××××××××××
补充：

由于导入背景图后生成的地形比较粗糙，可以通过在地形上面增加物体来遮挡。

另外，可以将各种物体的类别设置成“无”或者“装饰物”，就可以不在缩略图上显示灰色。设置的时间可以使用快捷键。比如想设置成“无”，只需在选中该选择框，并按数字键0，想设置成“装饰物”，连着按数字键40，以此类推。

如果想将骑兵改成城镇的样子，要怎么做呢？
可以先将骑兵放到地图上，然后在高级属性里设置动画为城镇的动画，就OK了。

如果想将城镇改成装饰物，并叠高，要怎么做呢？
先随便拉一个物体比如森林到地图上，将其类别设置为无或者装饰物，然后就动画改成城镇。并将存在状态勾上（即设为背景物体）。就可以复制很多出来并且层叠起来。

注意，可访问的建筑一定要有一个黄色格子，而且大多数建筑只允许一个黄色格子。不可访问的建筑也尽量不要出现黄色格子。

通知WOG地图编辑器还可以加入隐身英雄，方法是将监狱的类别设为英雄，这样，该英雄就会以透明的状态存在，如果进攻他，会发现他是旗帜是彩色的。隐身英雄存在一个Bug，就是添加隐身英雄之后，下次打开该地图进行编辑时，场景切换到隐身英雄附近时会报错跳出（适时用擦除工具清除掉隐身英雄可以避免报错），但可以在游戏中可以正常使用。

[ 本帖最后由 songfx 于 2009-2-10 13:17 编辑 ]

快乐BOY

我在使用过程中，发现，如果看楼主这样，把地图做得非常漂亮，那么在用SOD制作编辑这样的地图时，不能对地形进行修改，不然必出错退出。[wiki]游戏[/wiki]中未测试。

songfx

原帖由 快乐BOY 于 2008-11-23 13:13 发表
我在使用过程中，发现，如果看楼主这样，把地图做得非常漂亮，那么在用SOD制作编辑这样的地图时，不能对地形进行修改，不然必出错退出。游戏中未测试。

谢谢快乐Boy的反馈。
是的，我也看过你在游家的帖子里提到过这个问题，我会在稍后提供解决的方案。

快乐BOY

其实最主要的问题还是地形过渡太生硬，不自然。所以我一直没有用此方法作图。

songfx

终于把教程写完了，大家来讨论一下，纯支持就免了，我不喜欢别人灌水。
另外请Yunings或者版主给我加个精吧。这个很有划时代的意义了。

songfx

原帖由 快乐BOY 于 2008-11-23 13:20 发表
其实最主要的问题还是地形过渡太生硬，不自然。所以我一直没有用此方法作图。

那就稍作修复呀，既可以避免地形过渡生硬，又不破坏整体美感。何必因噎废食呢？

快乐BOY

楼主厉害,这样作出的RPG地图,找路更难,而且地雷更厉害,MS明明是农民,实际可能是圣龙!

songfx

到目前为止，只有快乐Boy一个人来交流，看来还是玩图的多，做图的少。

songfx

欧耶！
精华了，谢谢版主！

清雨悠扬

原帖由 songfx 于 2008-11-25 10:00 发表
欧耶！
精华了，谢谢版主！

这个教程比我的那个要强百倍，理当精华！

快乐BOY

原帖由 songfx 于 2008-11-25 09:56 发表
到目前为止，只有快乐Boy一个人来交流，看来还是玩图的多，做图的少。

毕竟作图比玩要累得多了.

songfx

原帖由 快乐BOY 于 2008-11-25 10:30 发表

毕竟作图比玩要累得多了.

如果能够用这些创意打动游家的作图高手们，应该会涌现出更多的佳作。我在那边帖了两个帖子，没有什么关注度，真是气馁。

yunings

啊，被水哥抢先设精了
非常好的帖子，风侠真是用心，玩家有福了。

快乐BOY

原帖由 songfx 于 2008-11-25 10:35 发表


如果能够用这些创意打动游家的作图高手们，应该会涌现出更多的佳作。我在那边帖了两个帖子，没有什么关注度，真是气馁。

表急,面包会有的.人气也会升的.

songfx

原帖由 yunings 于 2008-11-25 10:40 发表
啊，被水哥抢先设精了
非常好的帖子，风侠真是用心，玩家有福了。

老大这几天都在忙[wiki]英雄[/wiki]世界了吧，我的帖子发表了这么久都没见你进来关注一下，嘿嘿。
我去游家通知水哥给我加精的，呵呵。

yunings

Originally posted by songfx at 2008-11-25 10:49


老大这几天都在忙英雄世界了吧，我的帖子发表了这么久都没见你进来关注一下，嘿嘿。
我去游家通知水哥给我加精的，呵呵。

嗯，最近要忙的事情非常多，在[wiki]WoG[/wiki]这边我也没亏待啊，目前在进行一项绝密任务，到时应该会再次引爆论坛人气的，哈

songfx

原帖由 yunings 于 2008-11-25 10:54 发表

嗯，最近要忙的事情非常多，在WoG这边我也没亏待啊，目前在进行一项绝密任务，到时应该会再次引爆论坛人气的，哈

很期待啊，去人气特爆了一次，今年要爆两次？
